PEQUEÑO TRASMISOR EN FM CON LM741

A pesar de la sencillez del circuito, este emisor en condiciones óptimas puede alcanzar un radio de 100 a 300m. Un alcance más que suficientemente para el propósito del circuito.

Como podemos ver en esquema de bloques el circuito, empieza por un micrófono tipo electret de dos terminales, seguido por un preamplificador BF construido a partir de un amplificador operacional (LM741). la ganancia en tensión es de unos 50dB, que podemos modificar si fuese necesario variando el valor de la resistencia R5.la parte de radiofrecuencia lo compone un oscilador típico tipo colpitts. La señal amplificada por OP1 es aplicada al diodo varicap DV1, que está conectado en paralelo con el circuito sintonizado L1/C2 de la que depende la frecuencia de emisión del transmisor.
El transistor TR1, Que junto con los componentes asociados al mismo componen el oscilador colpitts, se mantiene en oscilación mediante el condensador C5 conectado entre su emisor y su colector.
La potencia de RF emitida depende en gran medida de la resistencia de emisor R9 de 330 ohm siendo posible modificar su valor para obtener algunos milivatios de más.

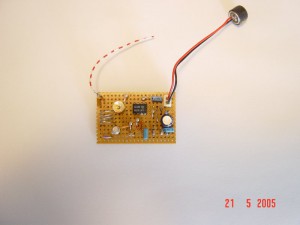

Aparte de sencillez, por la posibilidad de construir el emisor como podemos ver, con una placa para prototipos. Los componentes inductivos del circuito, no son complicados de construir.

La bobina L1 esta formada por cuatro espiras de hilo de cobre de 0.8mm enrolladas al aire. El diámetro interno debe tener 8mm y una longitud de 1cm.se construye enrollando 4 espiras de hilo de cobre de 0.8 mm alrededor de una broca de 8 mm de diámetro.
