Antena VHF. YAGI 5 0 7 ELEMENTOS.(9dB a 1dB de Ganancia)

Esta es una antena de fabricación comercial de 9 dB de ganancia, para 5 elementos y 11dB de ganancia, para 7 elementos, según la compañía que las fabrica. Para 5 elementos, lo único que cambia es eliminar los dos primeros directores, quedando, el elemento Reflector ( R ), el elemento irradiante ( I ) y tres directores ( D1, DN )
Los elementos, van montados sobre unas platinas de aluminio, haciendo un cortocircuito de la antena, pero se puede montar, agujereando el boom y pasando las varillas de aluminio por ahí.
El mástil esta en la parte posterior de la antena para evitar perdidas.
Las medidas de la antena están dadas en mm, y son según la frecuencia y el elemento es la siguiente:

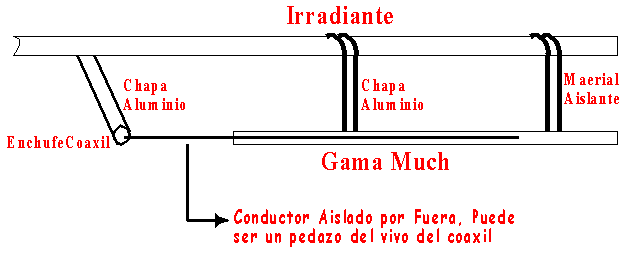

El adaptador Gama

El sistema adaptador gama, esta fabricado de tubo de aluminio de 20 cms de longitud y separado del elemento irradiante 5 cms. En el punto de conexión, puede poner un enchufe coaxil donde la parte exterior de este, va conectado directo al irradiante por medio de una chapa de aluminio. El conductor aislante es de 18 cms de longitud y puede ser un pedazo de cable coaxil, solo la parte interna con la aislación, saquele la malla.

Vea el articulo GAMA MACH

Las medidas de los caños de aluminio de toda la antena, son:
Elementos = Todos con caños de 1/4 de pulgada ( 6,35 mm ) x 1,5 mm de pared, inclusive el gama.
Boom = Caño de aluminio de 3/4 de pulgada ( 19,05 mm ) x 1,5 mm de pared.
Resistencia al viento = 180 Kms / h
