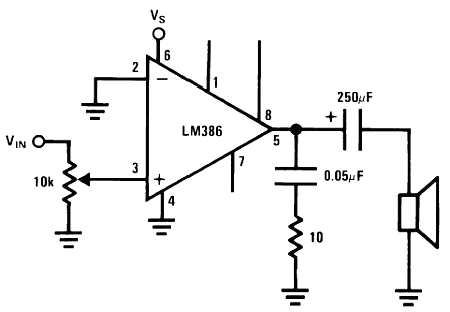

ESQUEMAS SIMPLES DEL AMPLIFICADOR LM386

El LM386 es un amplificador versátil, de pequeña potencia diseñado para su uso en aplicaciones de baja tensión de consumidores. La ganancia se ajusta internamente en 20 para mantener recuento parte externa baja, pero con la adición de una resistencia externa y un condensador entre los pines 1-8 la ganancia se puede ajustar a cualquier valor entre 20 y 200.

Las entradas se muelen referencia y la salida automáticamente sesgos a la mitad de la tensión de alimentación. El gasto de energía en reposo es de sólo 24 milivatios cuando se opera desde un suministro de 6 voltios, lo que hace el ideal para el funcionamiento de la batería LM386.

Para hacer que la LM 386 un amplificador más versátil, 2 pines (el pin 1 y 8) se proporcionan para hacerse con el control. Con las patas 1 y 8 se abren la resistencia interna 1.35k establece la ganancia en 20 (26 dB). Si un condensador se coloca entre el pin 1-8, sin pasar por la incorporada en la resistencia de 1.35k, la ganancia va a subir a 200.

Si una resistencia se coloca en serie con el condensador, la ganancia se puede ajustar a cualquier valor entre 20 y 200. El control de ganancia también se puede hacer por capacitivamente acoplamiento de una resistencia o un transistor FET de la patilla 1 al suelo.

Operating Supply Voltage (VS) = 4v – 12v

The output power (POUT)
for LM386N-1, LM386M-1 at VS = 6V, RL = 8ohms, THD = 10% is 250-325 mW
for LM386N-3 at VS = 9V, RL = 8ohms, THD = 10% is 500-700 mW
for LM386N-4 at VS = 16V, RL = 32ohms, THD = 10% is 700-1000 mW.
