Conversor 9v dc a -5 v dc 12mA

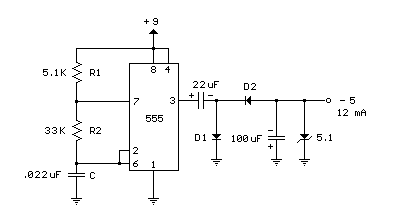

This following circuit diagram is used to convert 9VDC to 5VDC using 555 timer IC. A 555 timer can be used to generate a squarewave to produce a negative voltage relative to the negative battery terminal. When the timer output at pin 3 goes positive, the series 22 uF capacitor charges through the diode (D1) to about 8 volts. When the output switches to ground, the 22 uF cap discharges through the second diode (D2) and charges the 100 uF capacitor to a negative voltage. The negative voltage can rise over several cycles to about -7 volts but is limited by the 5.1 volt zener diode which serves as a regulator. Circuit draws about 6 milliamps from the battery without the zener diode connected and about 18 milliamps connected. Output current available for the load is about 12 milliamps. An additional 5.1 volt zener and 330 ohm resistor could be used to regulate the +9 down to +5 at 12 mA if a symmetrical +/- 5 volt supply is needed. The battery drain would then be around 30 mA.

Este diagrama de circuito siguiente se utiliza para convertir 9VDC a 5 VDC con temporizador 555 IC. Un temporizador 555 puede utilizarse para generar un squarewave para producir un voltaje negativo respecto a la terminal negativo de la batería. Cuando la salida de temporizador en el pin 3 va positiva, los cargos de condensador serie 22 uF a través del diodo (D1) a aproximadamente 8 voltios. Cuando la salida cambia a tierra, el tapón de 22 uF vertidos a través del segundo diodo (D2) y cobra el condensador de 100 uF a un voltaje negativo. El voltaje negativo puede elevarse sobre varios ciclos a aproximadamente-7 voltios, pero está limitado por el diodo zener de 5.1 voltios que sirve como un regulador. Circuito dibuja miliamperios alrededor de 6 de la batería sin el diodo zener conectado y unos 18 miliamperios conectados. Corriente de salida disponible para la carga es miliamperios alrededor de 12. Un resistor de zener y 330 ohm voltios 5.1 adicional podría utilizarse para regular la + 9 hasta + 5 a 12 mA si es necesaria una simétrica +/-5 voltios suministro. El drenaje de la batería, a continuación, sería de alrededor de 30 mA.
